家づくりにおける設計図書の種類と内容

設計図書(設計図面)には、打ち合わせ初期段階に提示される「基本設計図」と、基本設計の確定後につくられ、より詳しい内容が描かれた「実施設計図」があります。

実施設計に進むと、平面図を中心に数十種類以上の設計図書が提出されます。図面を見ただけでは立体をイメージするのは難しいものですが、設計者のアドバイスを受けながらすべての図面に目を通し、建物の全体像を把握しましょう。

設計図書とは

基本設計が決まると、実施設計図の作成へと作業が進みます。実施設計図とは、基本設計をより詳しく書き込んだ設計図のことで、「配置図」「平面図」「立面図」「断面図」など数十種類にも及ぶ図面と、仕様書、仕上げ表などが一緒に冊子にまとめられています。これを建築業界では、「設計図書」といいます。

設計図書の種類

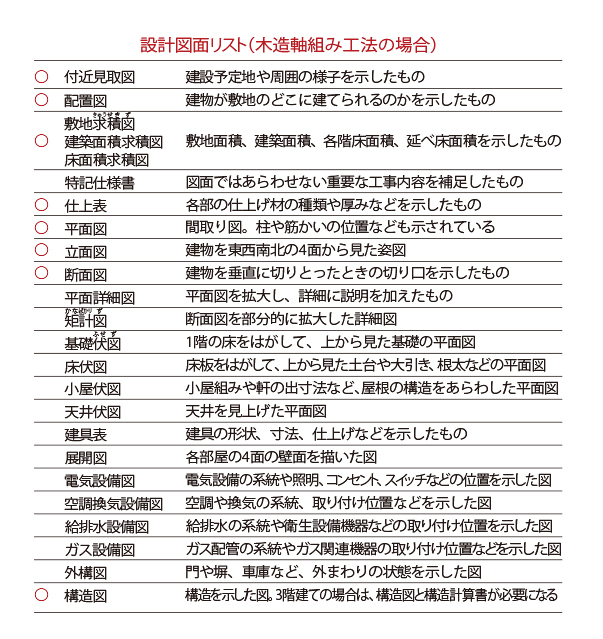

自治体により異なりますが、一般的に「◯」をつけた図面と、採光面積計算表、壁量計算表、換気計算表、使用建築材料表が、建築確認申請図書として必要です。

そのため、建主は、少なくても建築確認申請に必要な図面には目を通すようにしましょう。
